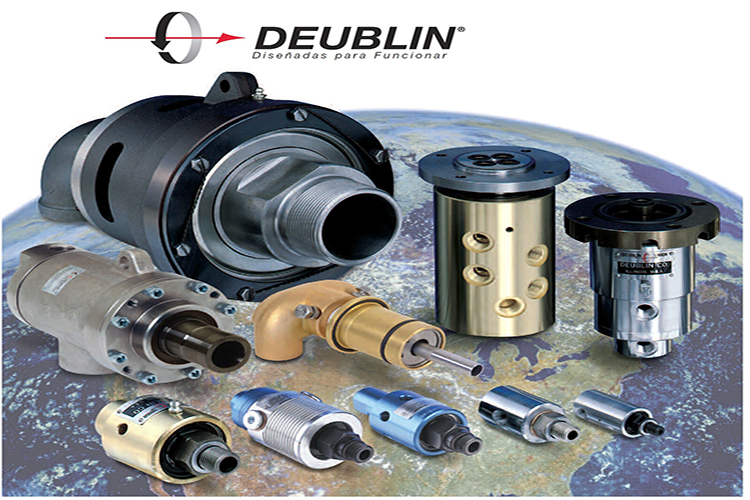

¿Cómo seleccionar correctamente una junta rotativa Deublin?

Existen varios parámetros que se deben tomar en cuenta para lograr la selección correcta de su junta rotativa.

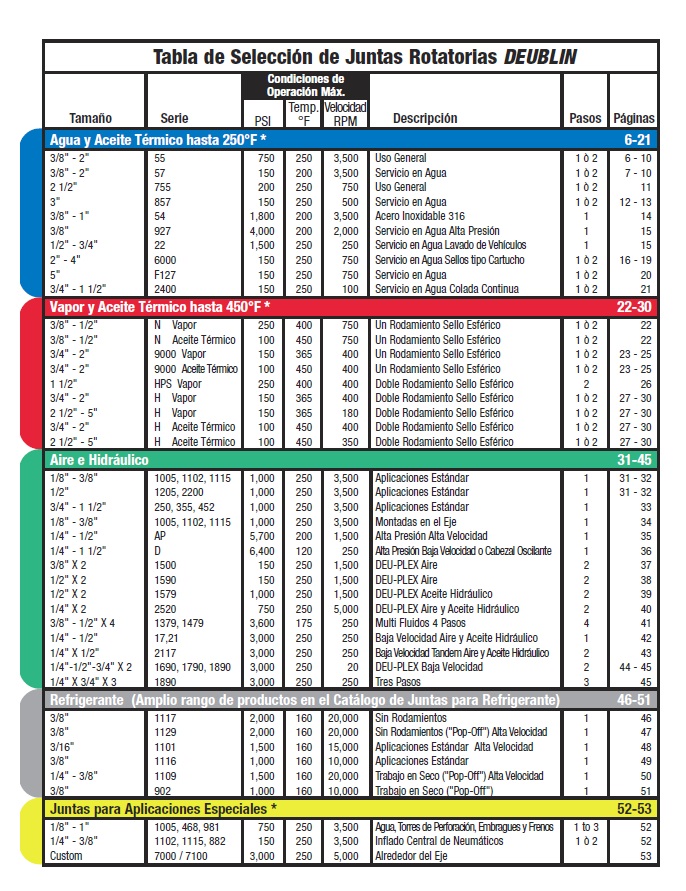

En el siguiente link puede descargar La Tabla de selección de Juntas Rotativas Deublin A continuación repasaremos cada uno de los parámetros a detalle, antes de seguir es recomendable tener a la mano el Catálogo de Juntas Rotativas Deublin disponible para la descarga.

Tamaño y Especificaciones de la Rosca

Las juntas rotativas se pueden sujetar al eje rotativo de distintas formas, siendo la más común por medio de una rosca. Para las juntas rotativas roscadas se debe determinar el tamaño de la rosca (1/2”, ¾”, 1”, etc.), el tipo de rosca (NPT, BSP, etc.) y el sentido en que aprieta (horario o anti-horario). Si su junta es tipo brida (flange) u otro, le invitamos a solicitar la visita de nuestro personal técnico.

Número de Pasajes

Las juntas pueden tener 1, 2, 3, 4 o más pasajes. Si una junta rotativa tiene 1 pasaje estamos hablando de una junta Mono Flow (o Mono Flujo). Esta es la configuración más común que podemos encontrar en la industria. Si una junta rotativa tiene 2 pasajes pudiéramos estar hablando de una junta Duo Flow (o Doble Flujo), donde un mismo fluido entra y sale a través de la misma junta. Existen otros casos donde 2 pasajes pudieran estar transfiriendo el mismo fluido a distintas presiones, o incluso distintos fluidos a distintas presiones. Para estos casos, o si está necesitando una junta con mayor cantidad de pasajes, le invitamos a solicitar la visita de nuestro personal técnico.

Tipo de tubo de alimentación (Únicamente para Juntas Duoflow)

Las juntas rotativas Duoflow transmiten un mismo fluido en ambos sentidos (entrada/salida). La separación de los pasajes entrada/salida se realiza por medio de un tubo o tubing de acero, a este se le conoce como tubo de alimentación. Dependiendo de la longitud del eje o tambor y de las RPM a las que gira, se utiliza un tipo específico de conexión tubing-junta rotativa. Para determinar el tipo de conexión con el tubo de alimentación óptimo para su aplicación le invitamos a solicitar la visita de nuestro personal técnico. Es importante destacar que las juntas rotativas no incluyen el tubo de alimentación.

Tipo de Fluido

¿Qué tipo de fluido busca transferir? Puede ser agua, aceite hidráulico, aire, vapor, aceite térmico, taladrina, comestibles, etc.

Presión de Trabajo

Se debe determinar la presión máxima de trabajo del fluido que se va a transferir. Para cada familia de juntas existe una tabla de Condiciones de Operación donde se especifica la presión máxima que soporta dicha familia. La presión máxima de trabajo nunca debe ser igual o superior a la presión máxima soportada. En caso de trabajar con una junta de multi-pasajes, se debe hacer lo mismo para cada pasaje de la junta rotativa.

Temperatura

Para la mayoría de aplicaciones con agua se trabaja a temperatura ambiente. Sin embargo es importante saber la temperatura del fluido a trabajar para así evitar violar los valores límites de temperatura de los distintos componentes que conforman la junta rotativa. Para cada familia de juntas existe una tabla de Condiciones de Operación donde se especifica la temperatura máxima que soporta dicha familia.

RPM y Sentido de Rotación

Este parámetro operacional es crítico. Para procesos donde se requieran altas velocidades de rotación es obligatorio lograr la mejor alineación posible entre junta rotativa y eje o tambor. Las roscas NPT son apropiadas para procesos donde el eje rotativo no supera los 1500 rpm pero para valores superiores se recomienda usar roscas rectas. Para cada familia de juntas existe una tabla de Condiciones de Operación donde se especifica los RPM máximos que soporta dicha familia. El sentido de rotación es un parámetro igual de importante. Como regla general, el sentido en el que enrosca la junta rotativa debe ser contrario al sentido de giro del eje o tambor, de lo contrario la junta podría aflojarse con el giro. Esto es crítico en procesos donde se trabaje con altas rpm (Por ejem: CNC).

Cada junta rotativa Deublin viene con las instrucciones de instalación incluidas dentro de su empaque. También puede solicitarlo a nuestro personal técnico o a nuestra oficina.

Es importante destacar que una junta rotativa “no es una pieza o codo de tubería”, es decir, la junta solo puede ser fijada de forma directa al eje rotativo dejando los puertos de entrada/salida únicamente para ser fijados por medio de mangueras flexibles que además cuenten con la suficiente holgura (no pueden ir tensas) para evitar cualquier desalineación de la junta que traiga como consecuencia una falla prematura de los sellos.

Para cuestiones prácticas la respuesta es cero. Es importante destacar que una junta rotativa “no es una pieza o codo de tubería”, es decir, la junta solo puede ser fijada de forma directa al eje rotativo dejando los puertos de entrada/salida únicamente para ser fijados por medio de mangueras flexibles que además cuenten con la suficiente holgura (no pueden ir tensas) para evitar cualquier desalineación de la junta que traiga como consecuencia una falla prematura de los sellos.

Deublin ofrece para sus juntas rotativas un Kit de Reconstrucción y un Kit de Reparación.

El Kit de Reconstrucción usualmente incluye todas las piezas internas de su junta menos la carcasa y el anillo o tornillo de retención. Todas las piezas vienen pre ensambladas de fábrica, basta con retirar el Kit dañado y montar el Kit nuevo. Para conocer que partes incluye el kit de un modelo en específico le invitamos a ponerse en contacto con nuestro personal técnico.

El Kit de Reparación usualmente incluye los sellos & o-rings de la junta, además este kit no está disponible para todos los modelos de juntas. Para conocer si su junta dispone de Kit de Reparación y que partes incluye le invitamos a ponerse en contacto con nuestro personal técnico.

Como distribuidores de Deublin Company es nuestra obligación instar a nuestros clientes a reparar sus juntas Deublin únicamente con repuestos originales, la clave de la longevidad de sus juntas Deublin está en la calidad de cada uno de los componentes que conforman cada junta, el uso de repuestos no originales puede traer como consecuencia el mal funcionamiento he incluso daño irreparable de su junta y con esto retrasos e imprevistos en su proceso industrial.

Es grato informarle que en el 2012 Deublin adquirió la marca de juntas Barco. Para poder conseguir más información sobre su modelo Barco y su reemplazo actual le invitamos a ponerse en contacto con nuestro personal técnico.

Si su junta es de otra marca no es ningún problema, podemos indicarle cual es el equivalente en Deublin. Le invitamos a ponerse en contacto con nuestro personal técnico.

Es correcto, son distintos nombres para un mismo producto. En nuestra industria es muy común escuchar a personal de mantenimiento referirse a la junta rotativa como “La Deublin”, esto dice muchísimo sobre la confianza y preferencia que contamos dentro de la industria Venezolana.

Pueden ser varias causas. Las más comunes son:

• Trabajar con un fluido contaminado. La presencia de partículas que se acumulen en los sellos puede traer como consecuencia una falla prematura de los mismos.
• Desalineamiento de la junta rotativa. Un montaje incorrecto de la junta, quedando esta desalineada puede traer como consecuencia una falla prematura de los sellos.
• Vibraciones en la máquina.
• Correr las juntas sin fluido.
• Superar los valores especificados en las Condiciones de Operación.
